RealityCapture官方版是一款用于模型扫描的软件,它提供了速度较快的建模平台,能在分析实体模型时提升处理效率。如今不少模型都3D扫描来完成,游戏开发领域尤其常见,通过扫描可以把真实动作录入软件,由软件自动推算出运动轨迹对应的代码,搭建虚拟游戏模型。RealityCapture(3D模型扫描制作软件)依靠3D扫描技术把物体录入软件来制作模型,它能记录全部扫描数据,并高级运算分析与代码工具迅速生成虚拟模型,让3D建模过程更为快捷。

1、 RealityCapture 能够对虚拟数据进行处理,这款软件支持将扫描或拍摄所得的数据转化为可用的三维模型。
2、 拍好的画面能直接导入软件,在里面搭出三维场景。
3、 用这个功能,你可以把现实里的物件扫描下来,直接在软件里生成对应的三维模型。
4、 还能把图片上的内容通过3D转换变成模型。
5、 通过激光扫描方式,能够把对象的所有数据完整复制下来。
6、 还能把勘探时获取的地理信息导入到软件里。
7、 能把航拍采集到的数据直接同步进 RealityCapture 里,省去手动导入的麻烦。
8、 这个着色功能可以自动把物体对齐,省去手动调整的步骤。
9、 该功能可对地面进行扫描,同时支持空间布局的查看与调整。
10、 可以为模型添加纹理,让你渲染出来的几何物体更符合需要。
- 不到十分钟,就能在笔记本上完成500x12万像素图像的现场对齐,这得益于超高速草稿模式。它还能兼容你手头的各类数据,比如图像、激光扫描和航空影像。
- 这个软件把激光扫描功能直接整合进摄影测量流程,点云不是简单叠加,而是在相机与扫描仪姿态估算阶段就相互关联,获得极高的测量精度。
- Reality Capture把很大的操作自由度交到用户手里,建模速度很快,3D模型制作能迅速搞定,按一下就能完成。
注:此教程为中文页面教程

一、支持将图片文件直接导入到软件中使用,方便你快速添加本地图像素材。

图片导入方式一:直接全选图像拖进软件。

图片导入方式二:将包含图像的文件夹拖入软件。可包含子文件夹一并导入。如果没有图像也可导入激光扫描或者航拍照片的样本。
二、在编辑器里可自由调整工作区布局,让各个面板按你的习惯摆放。
调整工作区布局视图为1+1+1,将最终扫描出来的模型画面放在工作区正中心或其他方便观察的位置。(如图放置在最右侧)
三、提供建立模型的功能,方便用户搭建和保存自己的模型结构。
1、点开图像对齐设置里的工作区,进入设置后把每张图片的最大特征数设为80000,再把图像重叠调成低。

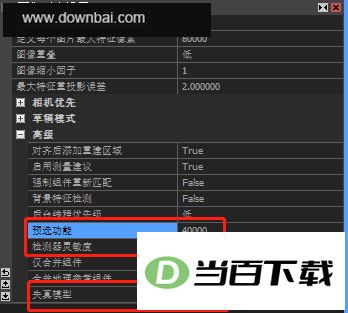

2、打开高级选项,把预选值调到40000,这个数字是每张图片最大特征数的一半;检测器灵敏度选中等就行。
3、畸变模型设置时,可以把鱼眼镜头单独归到分区模式,而其它镜头类型统一选用Brown3模型。

4、在图片上点一下,就能把图像对齐。


5、完成图像对齐操作后,点击重建按钮即可设定工作区域。

6、打开设置界面,在图像深度图计算这一项里,指定你要使用的显卡设备。

7、点一下画面里的普通细节,就能从那里开始重新生成图像。
四、提供了一种简化模型的方法,帮助用户快速和调整模型结构,便于理解与分析。
- 点击简化工具
五、这款工具支持给图像叠加纹理,让画面呈现出更丰富的质感。操作起来很简单,挑选你喜的纹理样式,直接添加到图片上就行。
- 重建并简化后点击纹理
六、这款工具可以将你整理好的数据直接导出为文件,方便保存到本地或分享给他人。
- 纹理处理好后点击导出网格



1、软件支持将当前场景中的模型以 obj 格式导出保存,方便后续在其他三维工具里继续使用。
2、在纹理设置界面中,点一下导出纹理按钮,就能把当前纹理导出并打开。
3、导出图像时把尺寸设成 2048 就行。
4、点击保存即可导出模型工程文件
注意:这个教程是用中文讲解的,你只要点一下保存按钮就能把模型工程文件导出来。
需要 64 位计算机,内存至少 8GB。
操作系统需为 64 位 Microsoft Windows 7 / 8 / 8.1 / 10 / 11,或 Windows Server 2008 及以上版本。
显卡方面,要求 NVIDIA 显卡,显存不低于 1GB,并支持 CUDA 3.0 或更高版本(推荐 CUDA 6.1+)。
还需要安装 CUDA 工具包 10.2,显卡驱动版本最低为 441.22。
为了获得更流畅的体验,建议使用至少 4 个 CPU 核心、16GB 内存和 1024 个 CUDA 核心的电脑。如果想体验 RC 1.3 在模型创建和纹理方面的最新改进,推荐搭配高速 NVMe 固态硬盘以及支持 CUDA 6.1 的 NVIDIA 显卡。如果没有 NVIDIA 显卡,程序仍可运行并完成图像注册,但无法创建纹理网格。
CPU 需支持 SSE4.2(Streaming SIMD Extensions 4.2)或更高指令集。
