antbmsv2蚂蚁保护板app

ant bms v2 就是蚂蚁bms保护板配套的手机端应用，由蚂蚁物联开发，用来管理该品牌旗下的蚂蚁锂电池。手机通过蓝牙与bms保护板建立连接后，就能在屏幕上读取电池温度、电压、压差和容量等数据；一旦监测到异常状况，系统会推送告警提示。

使用说明

1. 要让蚂蚁bms与电池组正常配合，接线和蓝牙连接都得按顺序来，参数设置到位以后手机才能读到准确数据。具体流程可以这样走：

2. 先核对全部接线，排除短路一类的隐患。蚂蚁bms的B-接到电池组总负极，均衡线从B0到B20依次接到锂电池组各串的信号采集点；电池组B+作为P+输出总正极，bms上的P-则作为输出总负极。

3. 装好蚂蚁bms保护板官方客户端。连接时搜索名为SPP或者BMS-ANT的设备，初始密码是1234。温度传感器为黄色薄片，不分正负极，插在温度传感器插座上，公共脚接GND，另一脚分别对应T1、T2、T3、T4。

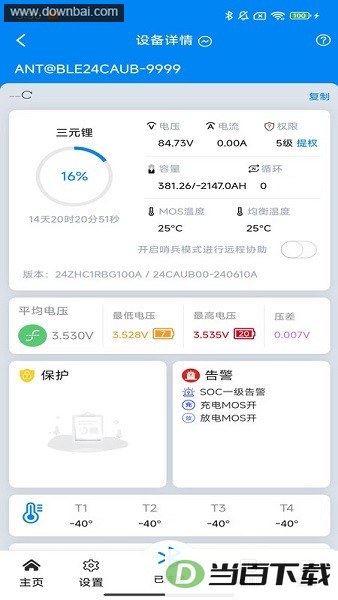

3. 按下bms上的轻触开关启动设备，再打开手机蓝牙与bms配对。应用界面会列出总电压、电流、功率、单体电压偏高值、单体电压偏低值、压差、循环次数和四个温控探头的温度值，还会显示充放电MOS管与均衡线掉串状态。若这里提示均衡线掉串，说明状态不正常，需要回头检查接线。

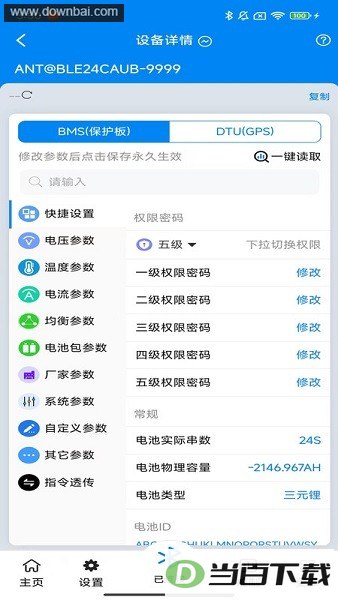

4. 界面里01到20串单体电压显示正常，21到24串却为0，原因是电池组只有20串而bms是24串，串数没对上。进入电芯特性页面，把串数改成20串、容量填45Ah，点设置后bms发出蜂鸣声即表示写入成功。返回主界面，充放电MOS管显示正常开启，单体电压也回到20串的实际数值。

5. bms出厂默认的温度保护值偏高，要重新设定充电高温、充电低温、放电高温、放电低温以及各自的恢复值。过流保护值同样偏大，正常使用的持续放电电流上限为100A，应把200A下调到150A，避免大电流放电伤到电池组。单体过充、单节过放、总压过压与欠压保护、均衡电压值、均衡电流值、充电过流值等项目，可以按锂电池组的实际需求逐项调整。

4. 参数设定完毕后，用100V60A的锂电池组专业充放电老化柜做一次充放电循环，借此校准bms的SOC显示，并核对充放电电流读数。随后对整组电池做过充、过放、过流、短路等测试，全部通过，带蚂蚁bms的锂电池组就算配置完成了。

软件亮点

- 继电器与MOS混合驱动：大电流放电交给继电器，充电由MOS管控制，整套系统只用一个继电器，结构简单，效率也高。

- 直接从电池取电，空载时自动切到低功耗状态，长期不用可降到μA级，待机时间更久。

- 动态修正电池内阻数据，让电压与容量的计算更准确，系统运行也更稳。

- 能并且连接并管理多台bms设备，个人用户、企业车队或储能系统运维都用得上。

功能介绍

● 实时数据监控：蓝牙连上电池后，可查看电压、电流、温度、SOC剩余电量等关键数值，支持远程实时查看。

● 参数自定义：充放电电流、电压保护阈值都能自行设定，方便匹配不同类型的锂电池系统。

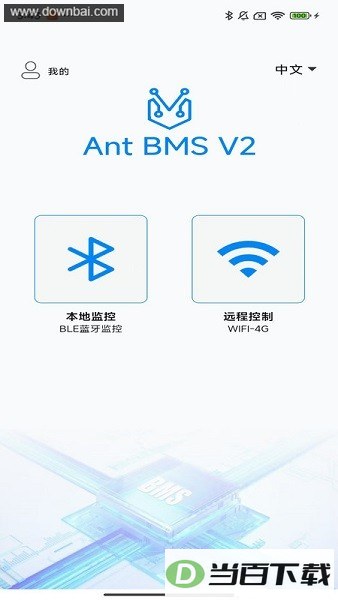

● 双通信方式：支持BLE蓝牙与GPRS两种通道，远程查询和控制都能实现，管理方式更灵活。

● 多重故障识别：可判断采样线脱落、MOS管状态异常、充电器输出电压异常等多种故障。

● 远程诊断：开启后生成六位哨兵ID，技术人员凭此远程接入，完成诊断与调试，售后处理更快。

● 日志导出：设备运行日志可以导出，方便分析故障、评估性能，也便于与技术支持协作。

软件介绍

antbmsv2 是一套开源智能电池管理系统，围绕锂电池组的安全监控与均衡管理而设计。系统使用高精度AFE前端芯片，能实时采集多串电芯的电压与温度，并具备过充过放、短路、过流等多重保护机制。V2版本对主动均衡算法做了优化，能量利用效率更高，电池寿命也得以延长。配套app支持参数配置、数据可视化与固件OTA升级，通信上兼容蓝牙与WiFi两种协议。

官方介绍

■ 哨兵ID诊断：开启后生成六位ID，技术人员可远程接入排查问题，售后响应更省事。

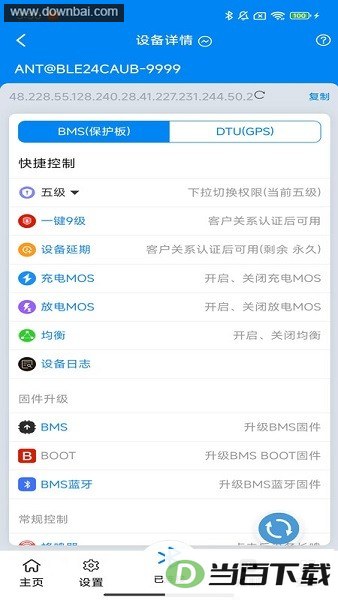

■ DTU蓝牙升级：在app内就能完成DTU模块的蓝牙固件升级，不用拆机，维护更方便。

■ 节能模式推荐：依据使用习惯和电池状态，自动给出合适的节能方案，保证性能的并且压低能耗。

■ 运行日志导出：设备日志支持导出，故障分析、性能评估和技术支持协作都有据可查。

更新日志

v3.1.18

蓝牙列表兼容EDA版型。

采集芯片升级弹框支持读取最新版本。

升级前协调MTU，并在升级弹框显示MTU的值。

充电器新增电源模式主页与操作指引。

主页UI调整，突出电池电压、电流信息，增加更新时间显示。

调整ota升级参数。

bms固件升级支持未检测到版本时手动升级。

采集芯片程序升级开放到5级权限。

优化无唯一码板子的获取九级逻辑。

充电器出厂值更改，计算公式优化。

充电器有新固件升级时给出提示。
